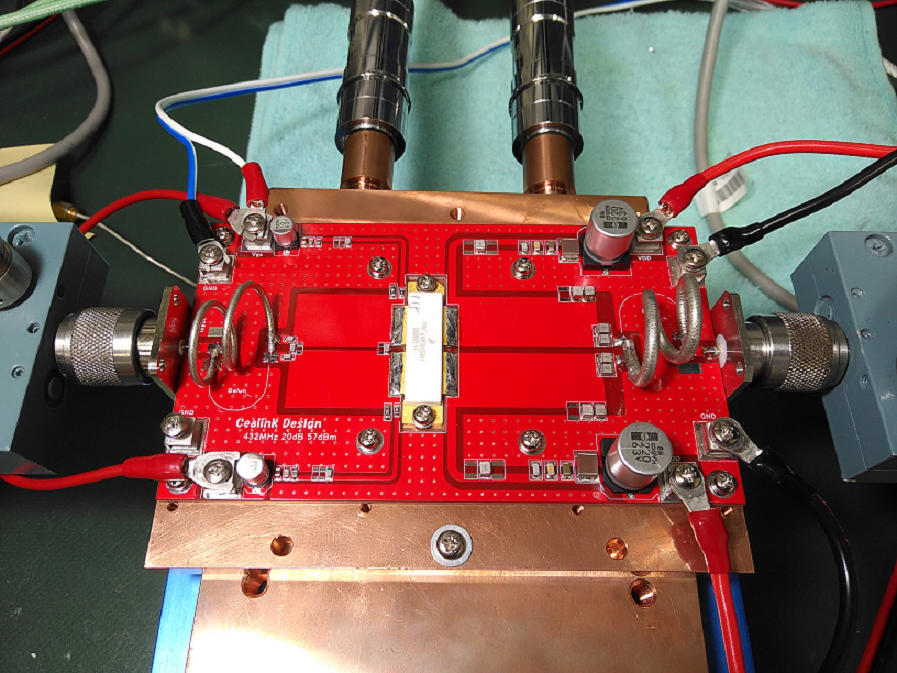

432MHz 500W Power Amp Kit
- 2018/03/31 00:58
- カテゴリー:キット販売
432MHz用の500W パワーアンプのPCB、使用部材、デバイス等の個別販売、もしくはキットでの販売をしたいと考えています。

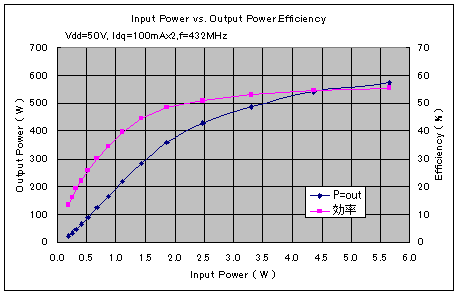

基本仕様
動作周波数 : 432MHz (430MHz - 435MHz)
定格出力 : 500W CW@P2dB
Gain : 21.5dB@500W
電源電圧 : 50V (48V)
勿論、当方で組み立て調整後、データ測定した物も承ります。
現時点での販売内容は下記になります。価格は未定ですが、30K~35K円程度を考えています。(下記1~3および5のキット)
組み立て調整済み品はお問い合わせください。
1. デバイス : LDMOS MRF6VP3450H (Freesclale/NXP)
2. PCB
3. 使用部材一式 (チップコン、バラン用セミリジットケーブル、端子等)
今後要求があれば下記の物も用意する予定です。
4. 上記用ヒートスプレッダ (全銅製もしくは、銅、アルミの混合)
5. 出力用N型コネクタ
6. LPF
7. 1KW電力合成器
8. ドレイン電源用MOSFET SW基板、他周辺部品
ご興味のある方は下記までメールをお送りください。
info@cealinkdesign.com
