| 分配 |

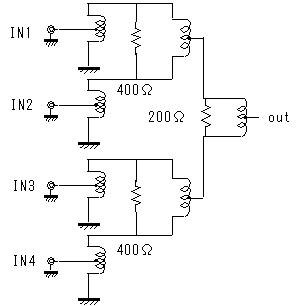

合成 |
バンド毎のＬＰＦ定数（参考値）
| バンド |
C1（ｐＦ） |
C2（ｐＦ） |
C3（ｐＦ） |
C4（ｐＦ） |
C5（ｐＦ） |
L1（μＨ） |
L2（μＨ） |
| 1.8 |
879.9 |
590 |
1813 |
198.4 |
1152.8 |
2.5 |
3.4 |
| 3.5/3.8 |
587.3 |
393.8 |
1210.1 |
132.5 |
769.5 |
1.7 |
2.3 |
| 7/10 |
228.1 |
152.9 |
469.9 |
51.4 |
298.8 |
0.7 |
0.9 |
| 14/18 |
127 |
85.1 |
261.6 |
28.6 |
166.4 |
0.4 |
0.5 |
| 21/24/28 |
78.3 |
52.5 |
161.3 |
17.7 |
102.6 |
0.2 |
0.3 |
※当初の値です、最終的にはカット＆トライで変わっています
特に１４Ｍｈｚ以上はＣの容量が小さい為、耐電力を
確保するための注意が必要です。足りないと火を吹きます♪
トロイダルコアのサイズと巻き線数によるインダクタンス
| サイズ |
巻き数 |
Ｌ（μＨ） |
サイズ |
巻き数 |
Ｌ（μＨ） |
| Ｔ-106＃６ |
4 |
0.19 |
Ｔ-106＃２ |
6 |
0.49 |
| Ｔ-106＃６ |
5 |
0.29 |
Ｔ-106＃２ |
7 |
0.66 |
| Ｔ-106＃６ |
6 |
0.42 |
Ｔ-106＃２ |
8 |
0.86 |
| Ｔ-106＃６ |
7 |
0.57 |
Ｔ-106＃２ |
9 |
1.09 |
| Ｔ-106＃６ |
8 |
0.74 |
Ｔ-106＃２ |
10 |
1.35 |
| Ｔ-106＃６ |
9 |
0.94 |
Ｔ-106＃２ |
11 |
1.63 |
| Ｔ-106＃６ |
10 |
1.16 |
Ｔ-106＃２ |
12 |
1.94 |
| Ｔ-106＃６ |
11 |
1.4 |
Ｔ-106＃２ |
13 |
2.28 |
| Ｔ-106＃６ |
12 |
1.67 |
Ｔ-106＃２ |
14 |
2.65 |
| Ｔ-106＃６ |
13 |
1.96 |
Ｔ-106＃２ |
15 |
3.04 |
| Ｔ-106＃６ |
14 |
2.27 |
Ｔ-106＃２ |
16 |
3.46 |
| Ｔ-106＃６ |
15 |
2.61 |
|
|
|
| Ｔ-106＃６ |
16 |
2.97 |
|
|
|
更新日 00/04/22
名前 ナガイ
