430MHZ 500W SSPAキット
430-500W LPF | |
掲載日 2018年8月1日(水) 掲載番号 sspa430-1527147796 |

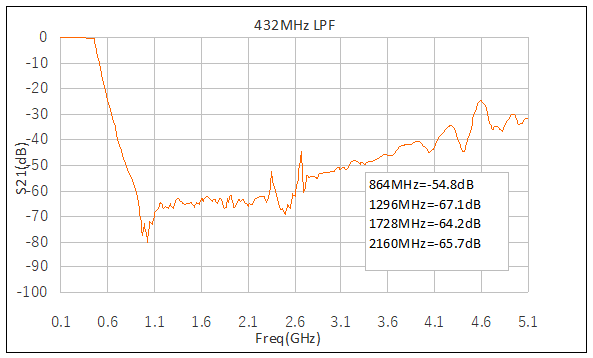

430MHz 500W SSPA用のLPF一式です。 フィルタのキャパシタ部分をPCBパターンで作成している関係で、ローコストなFR4などの基板材 だと通過損失が大きいため、本LPFのPCBには高価なテフロンベースの基板材を使用しています。 この基板材は一般的には0.8tですが、出力50Ωライン幅を稼ぐために敢えて1.6tとしています。 基板材質 : RO4350B 基板厚 : 1.6t 出力端の方向性結合器は進行波および反射波の検出を行っています。 方向性に関しては約20dB@432MHzです。 部品実装はクリーム半田塗布後にホットプレートでの加熱をお勧めしますが、手付けでも可能です。 本セットには下記の部材が含まれます。 1. PCB 2. インダクタ用銅線 3. モニタ回路用部品 (ダイオード、チップキャパシタ。チップ抵抗) 4. 入出力RFコネクタ (入力側 : N、出力側 : N ) 5. アルミ製ヒートスプレッダ 単体で購入される場合は、レターパック360での発送となります。 次の画面で、送料を指定してください。 |
