高調波のレベルを再度測定しなおしてみました。またパワー測定にはBIRD43を併用してみました。

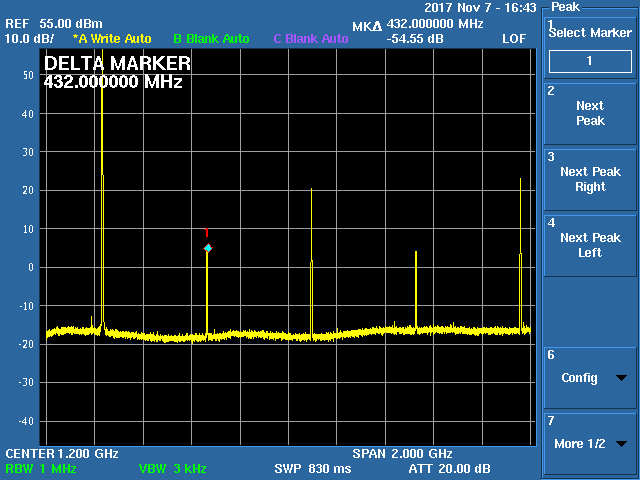

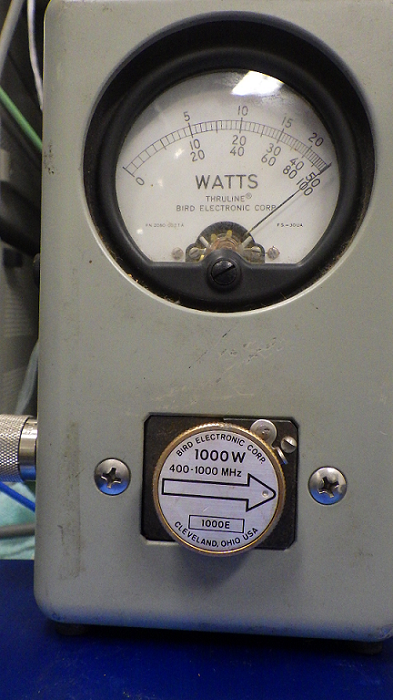

1KW出力時

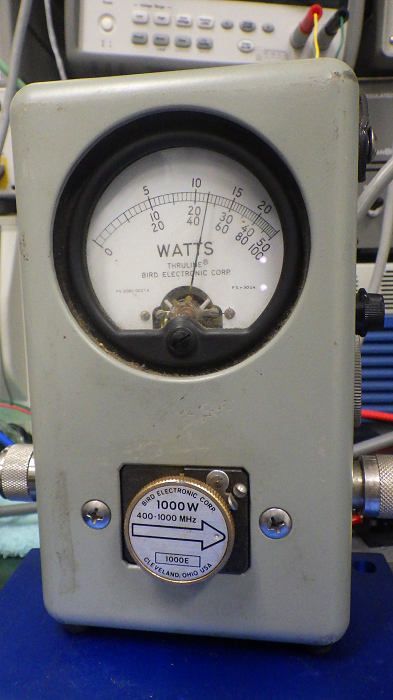

500W（弱）出力時

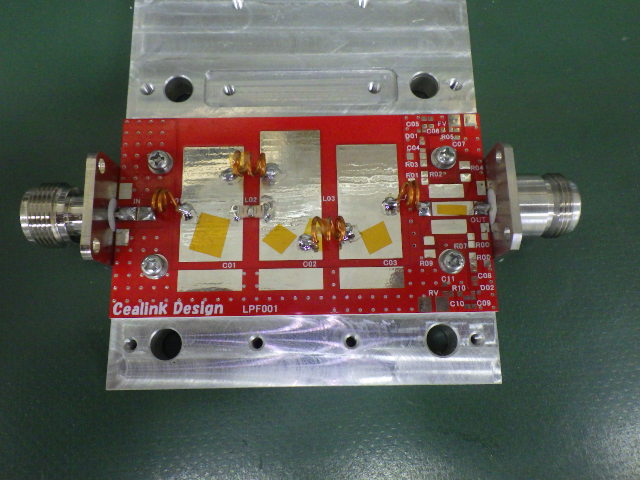

 昨日アップした高調波の特性と高次（3次以上）高調波の出方が違っています。昨日のデータとの違いはPAの出力端と方向性結合器の入力端の間にBIRD43を挿入している事です。データ的には相対的に思ったほど高調波のレベルは高くないようです。２次高調波のレベルは昨日のデータと値自体はほぼ同じですが、3次高調波以上の高次高調波のレベルが違っています。理由として考えられるのは使用している方向性結合器が1GHzまでの帯域の物ですので、高域周波数帯では結合量が仕様（20dB)通りではないと思われるため実際のレベルを表してはいない事と、PA出力端にBIRD43を挿入していますので高域周波数帯でPA負荷が50Ωよりずれたために高調波レベルにも影響が出ているのかもしれません。しかし、現実的には2次、3次あたりまでの高調波のフィルタリング能力が（それより高次はそれなりの減衰量が確保できるため）問題になります。

さてここまで実験を進めてきて大問題が出てきました。

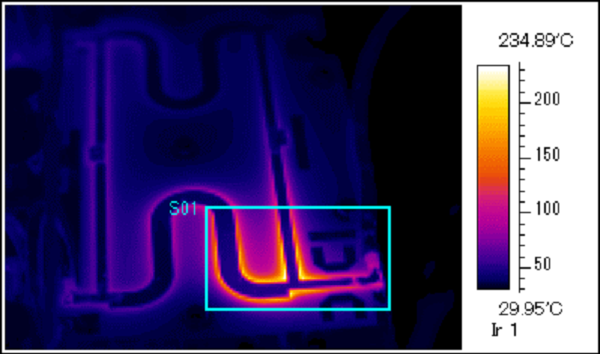

下記は出力合成器のサーモビューでの温度測定結果です。この時の出力は750W程度です。

2合成後の出力ライン部分はそうでもないのですが2合成部分が200℃を超えてしまっています。パターン面は金属なので正確な温度が測れていませんがPCB部分の温度が200℃超えていますので、当然パターン面もという事です。ただし、1000W出力での測定時でもPCBの焼損やパターンの剥離などが起きている訳ではないのですが、いずれにしても高温すぎます。また、発熱によってこの部分のロスも増加しますので、出力も徐々に低下してくるという事にもなります。

上記のデータはオリジナル状態であり、この後にPCB裏面とヒートスプレッダ間にサーマルグリスを塗布した場合には約50℃程度の温度低下が確認できました。塗布したサーマルグリスはサンハヤトのSCH-20ですが、別の評価でこのグリスよりも熱伝導率の高いグリスもありますので、そちらでも今後実験をしてみます。（ただし、液体金属は場所的に無理と思われます）PCB厚を薄くした方が放熱という観点からはベターと思われますが、同じ誘電率の基板の場合パターン幅が狭くなってしまいますので、この辺をどう考えるかという事も検討項目ですね。

また、上記部分に強制的に冷却風を当てると更に50℃程度の温度低下が実現できますので、実際の運用時には冷却用のファンの併用も考える必要がありそうです。
